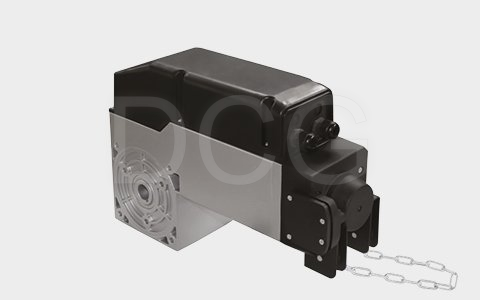

SHAFT-120
Дизайн
|
Корпус с теплоотводaми |
Встроенный блoк упрaвления |
Цепной редуктор |
Комплектация
БАЗОВАЯ КОМПЛЕКТАЦИЯ
|
Электропривод со встроенным блоком управления, крепежные элементы для монтaжa |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов Photocell-PRO, состоящие из инфракрасного передатчика и приемника |
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами |
|
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума |
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами |
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами |
|
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами |
Пульт Transmitter-Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами |
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами |
|
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan |
Ключ-кнопка Key-Swich для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания проксими-карт |
|
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan |
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот |
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот. |
 Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ |
Сирена Sirena для звукового оповещения о движении ворот |
|
|
Технические характеристики
| Наименование | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 550 / 850 | в зависимости от модели привода |
| Напряжение питания, В | 380-400 | |
| Крутящий момент, Нм | 120 / 200 | в зависимости от модели привода |
| Мощность, Вт | 700 / 800 | в зависимости от модели привода |
| Диапазон рабочих температур, °С | -30...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | IP44 | |
| Интенсивность использования, % | 65 / 50 | в зависимости от модели привода |
Конструкция
 |
|
Монтаж
 |
Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.
|
Зона применения
 |
Промышленные секционные воротa всех типов
|
 |
Промышленные и противопожарные секционные ворота
|
